Sieć dla IoT: VLAN, Wi Fi dla gości i izolacja urządzeń krok po kroku

Dlaczego urządzenia IoT potrzebują osobnej, izolowanej sieci

Słabe firmware, brak aktualizacji i domyślne hasła

Większość urządzeń IoT projektuje się pod kątem niskiej ceny i wygody, a nie bezpieczeństwa. Producent dodaje minimum funkcji zabezpieczających, rzadko aktualizuje oprogramowanie i liczy na to, że użytkownik niczego w konfiguracji nie dotyka. To prosta droga do problemów w domowej lub małej firmowej sieci.

Typowe słabości urządzeń IoT:

• Domyślne hasła typu admin/admin lub user/1234 – często widoczne w instrukcji obsługi.
• Brak aktualizacji po kilku miesiącach od premiery – firmware nie jest rozwijany, dziury zostają.
• Stare biblioteki i komponenty systemu – np. przestarzałe wersje OpenSSL, busybox, serwerów HTTP.
• Słaby mechanizm aktualizacji – ręczne wgrywanie plików, brak weryfikacji podpisu.
• Brak logów i monitoringu – nawet nie wiesz, że ktoś się logował na urządzenie.

W praktyce oznacza to, że każde takie urządzenie trzeba traktować jak potencjalnie zainfekowane. Nawet jeśli dziś jest „czyste”, jutro może zostać przejęte przez botnet po wykryciu nowej podatności. Do tego dochodzą błędy w samym projekcie: otwarte porty, serwisy nasłuchujące na wszystkich interfejsach, brak ograniczeń dostępu z sieci lokalnej.

Jak przejęta kamerka lub żarówka otwiera drogę do laptopa

Urządzenie IoT przejęte przez atakującego to nie tylko problem szpiegowania. To także wygodny punkt wejścia do dalszego ataku w sieci lokalnej. Jeżeli kamera, gniazdko czy żarówka są w tej samej sieci co laptop, telefon i komputer firmowy, napastnik może spróbować przeskoczyć dalej.

Przykładowy scenariusz ataku:

• Napastnik skanuje Internet pod kątem podatnych kamer IP z domyślnym hasłem.
• Loguje się, wgrywa złośliwe oprogramowanie lub wykorzystuje znaną podatność.
• Kamerka ma adres z tej samej podsieci, co Twój komputer (np. 192.168.0.0/24).
• Zainfekowana kamera skanuje sieć lokalną: sprawdza otwarte porty na innych adresach.
• Znajduje udostępnione zasoby, słabe hasła do SMB, stare drukarki lub serwer NAS.
• Po kolejnym udanym włamaniu atakujący ma dostęp do plików, kopii zapasowych, haseł.

Jedna tania kamerka może więc być trampoliną do konta bankowego, poczty i danych firmowych. Z punktu widzenia atakującego to idealny scenariusz: ma nisko zabezpieczone urządzenie, które „widzi” resztę Twojej sieci.

Chmura aplikacji vs bezpieczeństwo Twojej sieci lokalnej

Wielu użytkowników błędnie zakłada, że skoro urządzenie IoT łączy się z chmurą producenta, to bezpieczeństwo jest po jego stronie. Rzeczywistość jest bardziej złożona. Producent może mieć dobrze zabezpiewaną infrastrukturę w Internecie, ale to nic nie zmienia w kwestii tego, jak wygląda Twój domowy router i lokalne połączenia.

Dwa oddzielne poziomy bezpieczeństwa:

• Bezpieczeństwo chmury – serwery producenta, API, aplikacja mobilna, logowanie, MFA itp.
• Bezpieczeństwo sieci lokalnej – router, VLAN, firewall, konfiguracja Wi‑Fi, segmentacja.

Urządzenie IoT zwykle działa tak:

• Ma lokalny interfejs HTTP/HTTPS (panel w sieci LAN).
• Łączy się na zewnątrz z serwerami producenta (np. przez MQTT, WebSocket, HTTPS).
• Otwiera różne porty i usługi także dla sieci lokalnej – czasami niepotrzebnie.

Jeśli takie urządzenie stoi w odseparowanej sieci IoT, nawet gdy ktoś je przejmie przez Internet, jego zasięg w Twojej infrastrukturze jest minimalny. Może wysyłać ruch do Internetu, ale nie „widzi” komputerów w sieci głównej, serwera NAS ani drukarki firmowej.

Zasada najmniejszych uprawnień w sieci domowej i biurowej

Koncepcja najmniejszych uprawnień z bezpieczeństwa IT świetnie sprawdza się w sieci domowej i małym biurze. Sprowadza się do prostej zasady: każde urządzenie i każda sieć dostaje tylko taki zakres dostępu, jaki jest naprawdę potrzebny – ani trochę więcej.

W praktyce można przyjąć taki model:

• Sieć główna (LAN) – komputery, telefony, NAS, drukarki. Pełen dostęp do Internetu, selektywny dostęp do IoT.
• Sieć IoT – kamery, czujniki, gniazdka, żarówki. Dostęp tylko do Internetu i ewentualnie do kilku wybranych hostów w LAN.
• Sieć gościnna – urządzenia osób z zewnątrz. Dostęp wyłącznie do Internetu, bez możliwości „oglądania” innych klientów.

Taki podział sprawia, że przejęte urządzenie IoT nie jest w stanie bezpośrednio połączyć się z Twoim laptopem czy serwerem plików. Jeśli ktoś w sieci gościnnej ma zainfekowany telefon, nie widzi Twoich komputerów. Atakujący musi pokonać każdą z tych warstw osobno, a to podnosi próg trudności i często skutecznie go zniechęca.

Podstawy segmentacji: VLAN, SSID, podsieci – o co w tym chodzi

Jedna fizyczna sieć, kilka logicznych sieci

Segmentacja to sposób na podzielenie jednej fizycznej infrastruktury (kabli, switchy, punktów dostępowych Wi‑Fi) na kilka odrębnych, logicznych sieci. Z zewnątrz nadal widzisz jeden router, kilka kabli i jedno Wi‑Fi, ale ruch między segmentami może być odcięty lub kontrolowany.

Najprostszy obraz:

• Jeden kabel od routera do switcha.
• Do switcha podłączone różne urządzenia: komputer, kamera IP, punkt dostępowy.
• Ruch z komputera należy do sieci „LAN”, z kamery do sieci „IoT”, z gości do „GUEST”.

Takie wydzielenie segmentów realizuje się na kilka sposobów jednocześnie:

• podział logiczny na VLAN-y,
• osobne SSID w sieci bezprzewodowej,
• osobne podsiecI IP z oddzielnymi zakresami DHCP.

Klucz w tym, że wszystko odbywa się programowo – nie trzeba ciągnąć osobnego kabla dla każdego segmentu, o ile sprzęt obsługuje VLAN.

VLAN – tagowanie ramek i oddzielenie ruchu

VLAN (Virtual Local Area Network) to mechanizm, który pozwala przypisać każdą ramkę Ethernet do określonej logicznej sieci za pomocą tagu VLAN ID. Ruch z VLAN 10 może być całkowicie izolowany od VLAN 20, mimo że fizycznie idzie tym samym kablem.

W praktyce na switchu i routerze konfigurujesz:

• VLAN ID – np. 10 dla LAN, 20 dla IoT, 30 dla gości.
• Porty access – porty, które należą do jednego konkretnego VLAN (urządzenia końcowe).
• Porty trunk – porty, które przenoszą ruch wielu VLAN-ów między routerem, switchami i AP.

Przykład: port 1 switcha to access VLAN 10 (LAN), więc komputer podłączony do tego portu będzie w sieci 192.168.10.0/24. Port 2 ma access VLAN 20 – tam podłączasz kamerę IP, która dostanie adres z sieci 192.168.20.0/24. Port 8 jest trunk – idzie do routera i niesie ruch wszystkich VLAN-ów.

Wielokrotne SSID w Wi‑Fi powiązane z różnymi VLAN-ami

Większość nowoczesnych punktów dostępowych potrafi nadawać kilka różnych nazw sieci Wi‑Fi (SSID) jednocześnie. Każde SSID można przypisać do innego VLAN-u. Dzięki temu smartfon podłączony do „Dom” ląduje w innym segmencie niż kamera łącząca się z „IoT”.

Przykładowa konfiguracja:

• SSID „Dom” – przypisany do VLAN 10 (sieć główna).
• SSID „IoT” – przypisany do VLAN 20 (urządzenia inteligentne, kamery, gniazdka).
• SSID „Goście” – przypisany do VLAN 30 (sieć gościnna).

Na punkcie dostępowym ustawiasz:

• nazwę SSID,
• rodzaj szyfrowania (WPA2/WPA3),
• VLAN ID, do którego ma trafić ruch z danego SSID.

Dalej tym samym VLAN ID posługuje się switch i router, dzięki czemu router wie, że ruch z SSID „IoT” to inna podsieć, inne reguły firewall itd.

Rola routera, switcha i punktu dostępowego w segmentacji

W prostym środowisku domowym lub małego biura najczęściej występują trzy elementy:

• Router – brama do Internetu, serwer DHCP, główny firewall, często także AP Wi‑Fi.
• Switch – rozdziela sygnał kablowy na więcej portów, obsługuje VLAN-y.
• Punkt dostępowy (AP) – tworzy Wi‑Fi, może również przenosić VLAN-y po kablu (trunk).

Główne zadania:

• Router – tworzy podsieci IP (np. 192.168.10.0/24, 192.168.20.0/24), przypisuje im interfejsy VLAN oraz ustawia reguły firewall (co wolno między nimi).
• Switch – przenosi ruch VLAN-ów między urządzeniami, decyduje, który port należy do której sieci.
• AP – mapuje SSID na konkretne VLAN ID i łączy ruch bezprzewodowy z właściwą podsiecią.

W małych instalacjach często router pełni jednocześnie rolę switcha i AP. Trzeba wtedy sprawdzić, czy firmware faktycznie obsługuje VLAN, multi-SSID i izolację klientów. Jeśli nie – przyda się albo alternatywny firmware (np. OpenWrt), albo wymiana na sprzęt trochę wyższej klasy.

Jak zaplanować strukturę sieci domowej/biurowej przed konfiguracją

Prosty schemat: sieć główna, sieć IoT i sieć dla gości

Zanim zaczniesz klikać w panelu routera, trzeba wymyślić prostą, zrozumiałą strukturę sieci. Dla większości domów i małych biur sprawdzi się podział na trzy strefy:

• LAN / DOM / BIURO – komputery, laptopy, NAS, drukarki, urządzenia do pracy.
• IoT / SMART – wszystkie urządzenia inteligentnego domu, kamery, systemy alarmowe, sterowniki.
• GUEST / GOŚCIE – telefony i laptopy gości, pracowników z zewnątrz, klientów.

Taki podział jest wystarczająco prosty, żeby go ogarnąć, a jednocześnie na tyle wyraźny, że w razie włamania ogranicza straty. Segment IoT jest najsłabszy – tam wkładasz wszystko, do czego nie masz zaufania: tanie kamerki, gniazdka z Aliexpress, odkurzacze Wi‑Fi, żarówki i czujniki.

Przykładowy plan podsieci – adresacja w stylu /24

Atmosfera prostoty bardzo pomaga. Zamiast kombinować ze skomplikowanymi maskami, w domowych i małych instalacjach spokojnie wystarczą podsieci /24 (czyli maks. 254 adresy). Przykład podziału:

• Sieć główna (LAN) – 192.168.10.0/24
• Sieć IoT – 192.168.20.0/24
• Sieć gości – 192.168.30.0/24

Dla każdej podsieci planujesz:

• adres bramy (routera), np. 192.168.10.1, 192.168.20.1, 192.168.30.1,
• zakres DHCP, np. 192.168.10.100–192.168.10.199,
• ewentualne adresy statyczne dla ważniejszych urządzeń.

Podział na dziesiątki (10, 20, 30) jest wygodny – intuicyjnie wiadomo, że 192.168.20.15 należy do IoT, a 192.168.30.50 do gości. To przyspiesza diagnostykę i ułatwia konfigurację firewalli.

Jak zdecydować, które urządzenia do której sieci – praktyczny podział

Dobrze jest spisać sobie prostą tabelę z urządzeniami, które masz w domu/biurze, i przypisać je do segmentów. Taki mini-inwentarz oszczędza masę czasu później, gdy szukasz, gdzie podłączyć nowe urządzenia.

Prosty inwentarz urządzeń przed zmianą sieci

Zaczyna się od kartki lub arkusza w Excelu. Spisz to, co już masz i co realnie będzie podłączone do sieci. Zrób cztery kolumny:

• nazwa urządzenia (np. „Laptop Ola”, „Kamera garaż”, „TV salon”),
• typ (PC, telefon, kamera, gniazdko, TV, NAS…),
• sugerowany segment (LAN / IoT / GUEST),
• uwagi (czy wymaga dostępu do NAS, czy potrzebuje aplikacji w LAN itd.).

Po przejrzeniu listy zwykle wychodzi kilka wniosków:

• część sprzętu „inteligentnego” wymaga tylko wyjścia do Internetu,
• część (np. kamery, system alarmowy) musi rozmawiać z jednym konkretnym hostem w LAN (NVR, serwer automatyki),
• laptopy i telefony domowników lądują w LAN, chyba że ktoś ma „podejrzane” przyzwyczajenia – wtedy można przerzucić go do osobnej sieci.

Taki mini-audit ułatwia później ustawienie reguł firewall. Wiesz, które urządzenia mają mieć jakikolwiek dostęp do LAN, a które wystarczy wypuścić w świat przez NAT.

Planowanie fizycznych połączeń: gdzie pójdą VLAN-y

Kolejny krok to szybki szkic kabli i punktów Wi‑Fi. Chodzi o odpowiedź na pytanie: którędy fizycznie popłyną VLAN-y. Najprościej:

• router (lub brama typu all‑in‑one) stoi przy wejściu Internetu,
• od routera jeden kabel (trunk) idzie do głównego switcha,
• z głównego switcha wychodzą kable do:
  • stacjonarnych urządzeń LAN (PC, NAS),
  • kamer/kontrolerów IoT (jeśli są po kablu),
  • punktów dostępowych Wi‑Fi (AP).

Na szkicu oznacz:

• które porty będą trunk (łączą kilka VLAN-ów),
• gdzie urządzenia wymagają tylko jednego VLAN (port access),
• gdzie przyszłościowo może przydać się dodatkowy VLAN (np. osobne Wi‑Fi służbowe).

Przy małej instalacji wystarczy, że zapamiętasz: port do AP i port do routera to trunk, porty do końcówek (komputerów, kamer) to access w konkretnym VLAN.

Sprzęt pod VLAN i sieć dla IoT: co naprawdę jest potrzebne

Router z obsługą kilku sieci i prostego firewall

Sercem całego układu jest router, który potrafi:

• tworzyć wiele interfejsów wirtualnych (VLAN / podsieci),
• przypisać im osobne serwery DHCP,
• ustawiać reguły firewall między sieciami (np. blokować IoT → LAN),
• terminować Internet (PPPoE, DHCP, modem światłowodowy itp.).

Część tańszych routerów konsumenckich ma tylko opcję „Guest Wi‑Fi” bez pełnej kontroli ruchu między VLAN-ami. Da się na tym żyć, ale pełną segmentację daje dopiero:

• sprzęt z oprogramowaniem typu OpenWrt,
• routery SOHO (MikroTik, Ubiquiti, DrayTek, TP‑Link serii Omada, itp.),
• stacjonarna maszyna z pfSense/OPNsense (bardziej zaawansowane rozwiązanie).

Przy wyborze patrz na:

• obsługę VLAN 802.1Q,
• możliwość stworzenia co najmniej 3 segmentów z osobnym DHCP,
• konfigurowalne reguły firewall (nie tylko proste „on/off” dla gości).

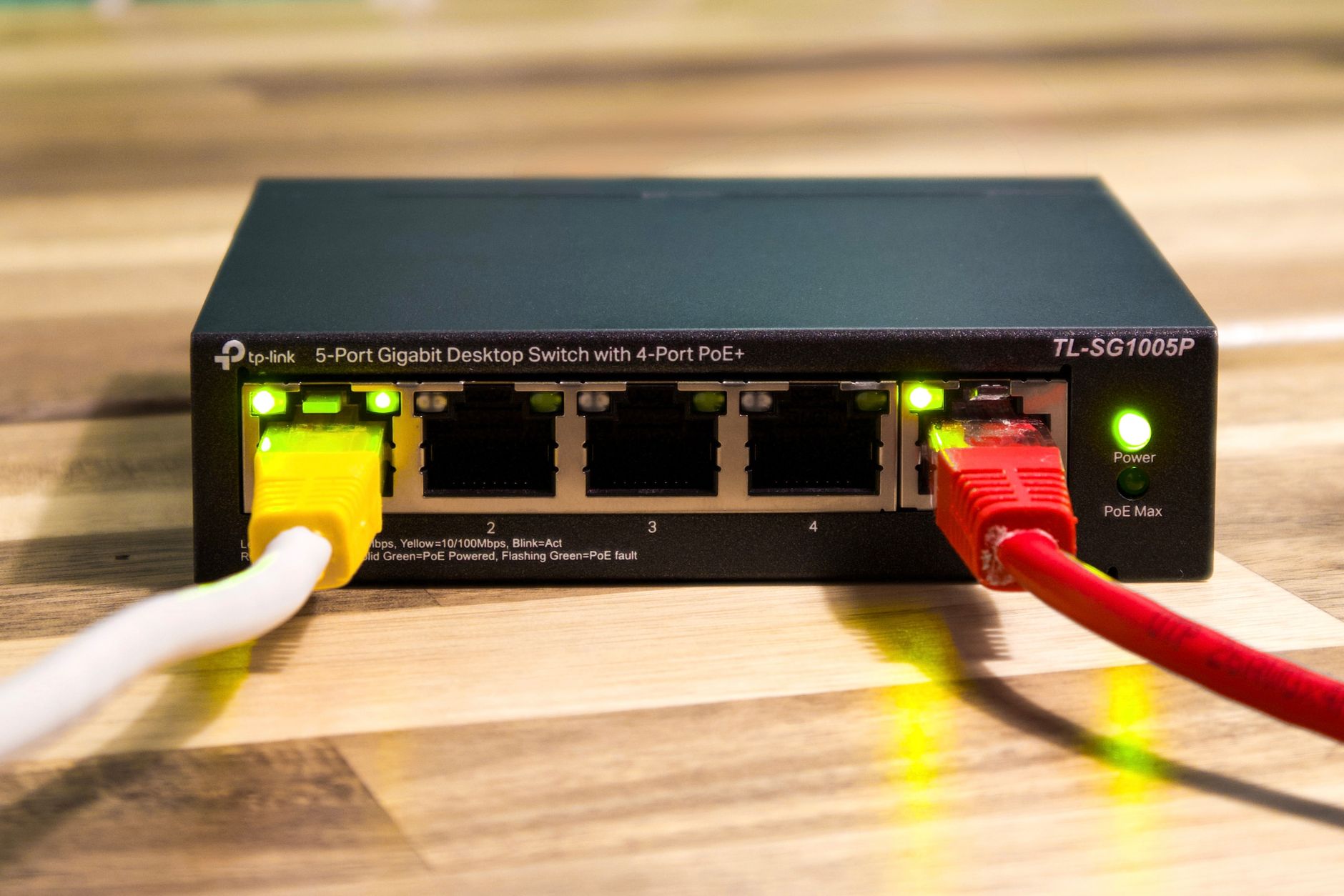

Switch zarządzalny z VLAN 802.1Q

Do spięcia tego w całość potrzebny jest switch, który potrafi:

• tworzyć VLAN-y z konkretnymi ID,
• oznaczać porty jako access albo trunk,
• ewentualnie izolować porty między sobą (tzw. port isolation lub private VLAN).

W małym domu wystarczy 8‑portowy switch zarządzalny. Dobrze, jeśli:

• ma prosty interfejs WWW,
• obsługuje trunk na kilku portach (przyda się przy rozbudowie),
• pozwala włączyć izolację klientów na porcie z siecią gości (opcjonalnie).

Jeżeli masz tylko kilka urządzeń po kablu i dobry router z wieloma portami LAN, można na początek korzystać z jego wbudowanego switcha VLAN. Przy większej liczbie kamer, NAS‑ów czy AP‑ek osobny switch i tak się pojawi.

Punkt dostępowy z multi‑SSID i VLAN ID

Ostatni element to sensowny AP. Bez tego wielu rzeczy nie zrobisz, bo:

• producentowy „router od operatora” często ma tylko jedno SSID + prostą sieć gościnną,
• część urządzeń IoT wymaga 2,4 GHz, a główne Wi‑Fi bywa ustawione na 5 GHz lub mixed z problemami.

Punkt dostępowy lub system mesh powinien:

• obsługiwać kilka SSID jednocześnie,
• pozwalać przypisać do każdego SSID konkretny VLAN ID,
• mieć opcję izolacji klientów (client isolation / AP isolation) dla sieci gości i IoT.

Popularne są systemy z centralnym kontrolerem (np. Omada, UniFi), ale pojedynczy, prosty AP z VLAN‑ami też robi robotę, jeśli sieć nie jest duża.

Co można „wycisnąć” ze starego sprzętu

Jeśli masz stary router z możliwością wgrania OpenWrt, często da się:

• podzielić porty LAN na różne VLAN-y,
• utworzyć dodatkowe SSID dla IoT i gości,
• włączyć prostą izolację między sieciami.

To dobra opcja na start albo do odseparowania IoT w mieszkaniu, bez większych inwestycji. Wymaga trochę więcej zabawy z konfiguracją, ale zyskujesz pełną kontrolę nad ruchem.

Projekt podsieci i adresacji IP dla IoT, gości i LAN

Jak dobrać zakresy IP, żeby nie gryzły się z siecią dostawcy

Większość operatorów daje modem w trybie bridge albo router z podsiecią 192.168.0.0/24. Dobrze jest użyć innego zakresu, żeby uniknąć konfliktów przy VPN‑ach i zdalnym dostępie. Przykładowe, wygodne zakresy:

• LAN: 192.168.10.0/24,
• IoT: 192.168.20.0/24,
• GUEST: 192.168.30.0/24.

Alternatywnie możesz wejść w mniej typowe sieci:

• LAN: 10.10.10.0/24,
• IoT: 10.10.20.0/24,
• GUEST: 10.10.30.0/24.

Najważniejsze, żeby:

• wszystkie podsieci były różne,
• router nie używał takiej samej sieci po stronie WAN i LAN (częsty błąd przy podwójnym NAT).

Stałe adresy dla kluczowych urządzeń

Część urządzeń warto przypiąć na stałe, żeby łatwo pisało się reguły firewall i integracje:

• NAS, serwery, NVR (rejestratory kamer),
• kontrolery automatyki (Home Assistant, KNX/IP, Modbus‑TCP),
• centralne punkty dostępu (AP, kontrolery).

Można zrobić to na dwa sposoby:

• ustawić IP statyczne bezpośrednio na urządzeniu, poza zakresem DHCP,
• zrobić rezerwacje DHCP po MAC w routerze (zalecane – centralna kontrola).

Przykład: dla sieci IoT 192.168.20.0/24 ustaw:

• bramę: 192.168.20.1,
• zakres DHCP: 192.168.20.100–192.168.20.199,
• adresy ważnych urządzeń: 192.168.20.10–192.168.20.50 (poprzez rezerwacje).

Adresacja dla urządzeń, które „lubią się gubić”

Niektóre tanie urządzenia IoT mają problem, gdy zmieni się im adres IP. Przy integracji z aplikacjami w chmurze zwykle nie ma to znaczenia, ale gdy łączysz je lokalnie (np. lokalne API kamery), stabilny adres jest dużym plusem.

Prosty trik:

• nowym, „problemowym” urządzeniom od razu przypisuj rezerwacje DHCP,
• adresy rezerwowane trzymaj w jednym, spójnym przedziale (np. .50–.99),
• ponumeruj je logicznie (np. kamery od .60 wzwyż, czujniki od .70).

Dzięki temu, gdy po roku potrzebujesz dodać regułę „dostęp tylko z 192.168.20.60 do 192.168.10.10”, wiesz, że .60 to kamera w garażu, a .10 to NAS.

Konfiguracja VLAN w praktyce – przykład krok po kroku

Przypisanie VLAN na routerze

Na routerze tworzysz trzy interfejsy logiczne. Załóżmy:

• VLAN 10 – LAN: 192.168.10.1/24,
• VLAN 20 – IoT: 192.168.20.1/24,
• VLAN 30 – GUEST: 192.168.30.1/24.

W panelu routera:

1. dodaj interfejs VLAN 10 na porcie LAN (np. eth0.10), przypisz adres 192.168.10.1/24, włącz DHCP (192.168.10.100–199),
2. dodaj interfejs VLAN 20 (eth0.20) z adresem 192.168.20.1/24 i własnym DHCP,
3. dodaj interfejs VLAN 30 (eth0.30) z adresem 192.168.30.1/24 i DHCP,
4. oznacz port, który idzie do switcha jako trunk (przenosi VLAN 10/20/30 „tagowane”),
5. ustaw domyślną trasę do Internetu tak, aby wszystkie VLAN-y mogły wychodzić przez NAT (na razie bez ograniczeń między nimi).

Konfiguracja VLAN na switchu: trunk + access

Na switchu włącz obsługę VLAN 802.1Q i dodaj VLAN-y:

• VLAN 10 – LAN,
• VLAN 20 – IoT,
• VLAN 30 – GUEST.

Następnie:

1. port do routera – ustaw jako trunk, taguj VLAN 10/20/30,
2. porty do AP – również trunk, tagowane VLAN 10/20/30 (AP rozdzieli to na SSID),
3. porty do komputerów (LAN) – access VLAN 10,
4. porty do przewodowych urządzeń IoT – access VLAN 20,
5. jeśli masz przewodowe przyłącza dla gości (np. salka konferencyjna) – access VLAN 30.

W wielu switchach trzeba osobno zaznaczyć, czy VLAN na porcie ma być:

• tagowany (T, tagged) – dla trunków,
• nietagowany (U, untagged) – dla portów access.

Ważne: na jednym porcie tylko jeden VLAN może być „untagged”. To on staje się domyślną siecią dla urządzeń końcowych na tym porcie.

Test podstawowej komunikacji

Po wstępnym skonfigurowaniu VLAN-ów zrób prosty test:

1. podłącz laptop do portu access VLAN 10,
2. sprawdź, czy dostaje adres z 192.168.10.0/24 i ma Internet,
3. przepnij go do portu access VLAN 20,
4. sprawdź, czy teraz dostaje adres z 192.168.20.0/24 i nadal ma Internet,
5. sprawdź ping między 192.168.10.x a 192.168.20.x (zanim włączysz firewall między VLAN-ami, ruch zwykle jest dozwolony).

Jeżeli któraś z sieci nie ma dostępu do Internetu lub nie dostaje IP, problem jest zazwyczaj w:

• braku VLAN-u na jednym z odcinków (router <> switch, switch <> AP),
• złej konfiguracji trunk/access (np. brak tagowania na porcie),
• źle przypisanym serwerze DHCP (nie ten interfejs w routerze).

Osobne Wi‑Fi dla gości i IoT – konfiguracja SSID i izolacji

Mapowanie SSID na VLAN ID w praktyce

Na AP dodajesz trzy sieci Wi‑Fi:

• SSID „Dom” – VLAN 10, WPA2/WPA3, mocne hasło,
• SSID „IoT” – VLAN 20, WPA2‑PSK (często nie obejdzie się bez WPA2 ze względu na starsze urządzenia),
• SSID „Goście” – VLAN 30, WPA2/WPA3, hasło do udostępniania gościom.

W konfiguracji każdego SSID ustaw:

Ustawienia bezpieczeństwa dla SSID IoT i gości

Przy konfiguracji poszczególnych sieci bezprzewodowych skup się na kilku konkretnych parametrach. Kolejność ma znaczenie – najpierw stabilność, potem wygoda:

• szyfrowanie – dla „Dom” włącz WPA2/WPA3 mixed, dla „IoT” zwykle samo WPA2‑PSK (część tanich urządzeń nie obsłuży WPA3), dla „Goście” WPA2 lub WPA2/WPA3 mixed,
• hasła – inne dla każdego SSID; IoT i goście nie powinni znać hasła do sieci głównej,
• pasma – dla „IoT” włącz 2,4 GHz (często tylko to działa), sieć „Dom” i „Goście” mogą korzystać z 5 GHz + 2,4 GHz,
• hidden SSID – w sieci „IoT” nie ma to większego sensu; ukrywanie nazwy nie jest zabezpieczeniem,
• limit klientów – jeśli AP to oferuje, można ograniczyć jednoczesną liczbę urządzeń w sieci gości.

Dobrze jest też rozdzielić nazwy w prosty, czytelny sposób. Zamiast egzotycznych nazw:

• „Dom” – główna,
• „Dom‑IoT” – urządzenia automatyki,
• „Dom‑Goście” – sieć dla odwiedzających.

Przy późniejszej diagnostyce od razu wiesz, gdzie jest podłączone dane urządzenie, już po samym SSID w logach.

Izolacja klientów Wi‑Fi – kiedy włączyć i dla kogo

Większość sensownych AP ma opcję „client isolation” / „AP isolation” albo „isolate clients”. Działa to tak, że urządzenia w tej samej sieci Wi‑Fi:

• nie widzą się nawzajem w warstwie 2 (brak ARP, brak broadcast),
• mogą komunikować się tylko z bramą (routerem) i Internetem.

Praktyczne ustawienie:

• SSID „Dom” – izolacja klientów wyłączona (urządzenia mają się widzieć; drukarki, NAS, TV),
• SSID „IoT” – izolacja zwykle włączona; większość żarówek i gniazdek nie musi gadać między sobą,
• SSID „Goście” – izolacja zdecydowanie włączona, gość nie powinien widzieć laptopa drugiego gościa.

Wyjątek: jeśli masz urządzenia IoT, które muszą komunikować się lokalnie (np. mostek Zigbee gada z innymi bramkami), zostaw izolację wyłączoną na „IoT” lub wydziel dla takich urządzeń osobne SSID/VLAN z łagodniejszymi regułami.

Przypisanie VLAN do SSID na AP i kontrolerach

W konfiguracji AP szukaj sekcji typu „Network”, „VLAN”, „SSID to VLAN mapping”. Dla każdego SSID ustaw:

• „Dom” – VLAN ID 10 (domyślny / native lub tagowany 10, zależnie od topologii),
• „IoT” – VLAN ID 20 (tagowany 20 na porcie trunk),
• „Goście” – VLAN ID 30 (tagowany 30).

Jeśli AP ma tryb:

• „native VLAN” – to VLAN, który idzie po porcie untagged; często przypisuje się go do sieci głównej („Dom”),
• „management VLAN” – VLAN, przez który zarządzasz AP (interfejs WWW, kontroler).

Przykładowe, bezpieczne podejście:

• management VLAN = 10 (główna sieć LAN),
• native VLAN na porcie do AP – również 10,
• VLAN 20 i 30 – tylko jako tagowane na porcie do AP.

Dzięki temu przy ewentualnej awarii VLAN-ów AP dalej jest osiągalny z sieci głównej, a IoT i goście nie mają prostego wejścia do panelu zarządzania.

Priorytety ruchu i pasmo dla gości i IoT

Jeśli router/AP obsługuje QoS lub „Smart Queue”, można nadać różne priorytety dla poszczególnych VLAN‑ów lub SSID. Prosty, praktyczny schemat:

• LAN (VLAN 10) – priorytet wysoki, bez twardego limitu przepustowości,
• IoT (VLAN 20) – priorytet niski/średni, pasmo zwykle symboliczne,
• Goście (VLAN 30) – priorytet niski + limit przepustowości na klienta (np. kilka Mb/s).

Celem nie jest maksymalne „dławienie”, tylko zabezpieczenie tego, żeby aktualizacje jakiejś kamery IP czy torrent na laptopie gościa nie zatkały łącza w domu lub biurze.

Reguły firewall i dostęp między segmentami – proste, skuteczne podejście

Filozofia: domyślnie wszystko zablokuj, otwieraj tylko potrzebne

Firewall między VLAN‑ami działa najczyściej przy jasnej zasadzie:

• z Internetem – zwykle wszystkie segmenty mogą wychodzić (z wyjątkami dla krytycznych instalacji),
• między VLAN‑ami – domyślnie blokuj ruch, potem otwieraj pojedyncze wybrane kierunki.

W większości routerów reguły firewall są ustawiane per „strefa” (np. LAN, GUEST, IoT, WAN). Do każdej strefy przypinasz interfejsy VLAN, a potem definiujesz:

• czy strefa może łączyć się z WAN,
• czy może inicjować połączenia do innej strefy,
• czy może odpowiadać na ruch przychodzący z innej strefy.

Minimalny, bezpieczny zestaw reguł dla domu

Dla trzech sieci (LAN, IoT, GUEST) praktyczny zestaw wygląda tak:

• LAN → Internet (WAN): dozwolone,
• IoT → Internet: dozwolone, ewentualnie ograniczone czasowo lub po domenach,
• GUEST → Internet: dozwolone, bez dostępu do lokalnej infrastruktury,
• GUEST ↔ IoT: zablokowane w obie strony,
• GUEST → LAN: zablokowane,
• IoT → LAN: zablokowane (z wyjątkami),
• LAN → IoT: dozwolone (administracja i integracje),
• LAN → GUEST: zazwyczaj zbędne, można zostawić domyślną blokadę.

Z punktu widzenia bezpieczeństwa kluczowe jest to, że:

• IoT nie może sam inicjować połączeń do sieci głównej,
• goście nie mają żadnego dostępu do urządzeń LAN ani IoT,
• wszystkim zarządzasz z sieci LAN, jako uprzywilejowanej.

Przykładowe reguły firewall krok po kroku

Na routerze, który ma strefy typu „lan”, „iot”, „guest”, „wan”, budujesz reguły w takiej kolejności:

1. stwórz strefę lan i przypisz interfejs VLAN 10; zezwól na forward do WAN, zabroń „input” z WAN,
2. stwórz strefę iot i przypisz interfejs VLAN 20; zezwól na forward do WAN, zablokuj forward do „lan” i „guest”,
3. stwórz strefę guest i przypisz interfejs VLAN 30; zezwól na forward do WAN, zablokuj forward do „lan” i „iot”,
4. upewnij się, że ruch lan → iot jest dozwolony (w wielu systemach robisz to pojedynczą regułą „allow forward from lan to iot”),
5. dodaj ewentualne wyjątki, np. „allow iot to lan: allow 192.168.20.60 → 192.168.10.10:443” dla konkretnej kamery i serwera.

W bardziej „domowych” routerach firewall bywa prostszy: wybierasz w GUI, że „sieć gości nie ma dostępu do sieci lokalnej” albo „IoT może łączyć się tylko z Internetem”. Zasada pozostaje jednak ta sama – ruch między sieciami jest zablokowany, a otwierasz tylko potrzebne porty i kierunki.

Wyjątki: kiedy pozwolić IoT zaglądać do LAN

Są sytuacje, w których jeden, konkretny sprzęt z VLAN IoT musi łączyć się z LAN. Typowe przykłady:

• kamera IP (IoT) ma zapisywać nagrania na NAS‑ie (LAN),
• centrala alarmowa (IoT) wysyła logi na syslog w LAN,
• sterownik HVAC (IoT) odpytuje serwer licencji lub integracji w LAN.

Wtedy nie zdejmuj całego ograniczenia, tylko:

1. zapisz sobie IP obu urządzeń (np. 192.168.20.60 i 192.168.10.10),
2. dodaj regułę firewall w strefie IoT: „allow from 192.168.20.60 to 192.168.10.10 port 445, 2049, 443” – w zależności od użytych usług,
3. pozostaw ruch z innych adresów IoT do LAN zablokowany,
4. jeśli to możliwe, ogranicz protokoły tylko do tych, które faktycznie są używane (np. tylko 445/TCP dla SMB, nie całe „any”).

Warto też czasem odwrócić kierunek: zamiast pozwalać kamerze czy czujnikowi na inicjowanie połączeń do LAN, to Home Assistant z LAN może okresowo odpytywać API tych urządzeń w VLAN IoT. Otwiera to tylko ruch z LAN → IoT, nie odwrotnie.

Blokowanie ruchu z IoT do Internetu – sensowne ograniczenia

Część urządzeń IoT działa lokalnie i nie wymaga stałego kontaktu z chmurą. Inne z kolei bez chmury są bezużyteczne. Można więc zastosować trzy proste poziomy restrykcji:

• pełny dostęp – dla urządzeń typu TV, konsole, odkurzacze, które faktycznie potrzebują aktualizacji i integracji online,
• ograniczony dostęp – np. blokada ruchu do niektórych krajów, domen lub kategorii (jeśli router ma filtrowanie DNS / URL),
• brak dostępu – dla sprzętu, który ma działać tylko lokalnie (czujniki na MQTT, moduły przekaźnikowe itp.).

Technicznie można to ograć na kilka sposobów:

• osobne reguły firewall dla wybranych adresów IP IoT (allow/deny to WAN),
• filtrowanie DNS – urządzenia mogą rozwiązywać tylko wybrane domeny,
• listy blokujące IP / FQDN w funkcjach typu „security profile” na bardziej zaawansowanych routerach.

Dobry, mało inwazyjny start to blokada wszystkiego, a potem obserwacja logów firewall. Gdy w logach widać, że kamera próbuje łączyć się co kilka minut z podejrzanym adresem w sieci zagranicznej, masz pełną informację, co konkretnie przepuścić lub zostawić zablokowane.

Dostęp z zewnątrz – VPN zamiast przekierowań portów

Jeśli zdalnie zarządzasz domem lub biurem (podgląd kamer, Home Assistant, rejestrator NVR), unikaj otwierania portów urządzeń IoT bezpośrednio do Internetu. Bezpieczniejszy i prostszy model:

1. postaw VPN (WireGuard, OpenVPN, L2TP/IPsec) na routerze lub niewielkim serwerze w VLAN LAN,
2. po połączeniu VPN klient dostaje adres z sieci LAN (lub specjalnej sieci VPN z dostępem do LAN),
3. z takiego połączenia łączysz się lokalnymi adresami IP (192.168.20.x, 192.168.10.x), jakbyś był w domu,
4. w firewallu zezwalasz na ruch z zakresu VPN do LAN/IoT, ale nie do GUEST.

Dzięki temu:

• żadne urządzenie IoT nie musi mieć wystawionego interfejsu WWW na świat,
• logujesz się jednym, dobrze zabezpieczonym kanałem (VPN + mocne hasło/klucz),
• łatwiej kontrolujesz, kto ma faktycznie dostęp do wnętrza sieci.

Monitorowanie i logi – jak szybko wyłapać problemy

Po wdrożeniu segmentacji dobrze mieć choć minimalny wgląd w to, co robią poszczególne VLAN‑y. Nawet prosty router potrafi:

• zapisywać logi firewall – odrzucone połączenia,
• pokazywać aktywne połączenia (session table),
• raportować zużycie pasma per IP lub per interfejs.

W praktyce przydają się:

• krótkie, okresowe przeglądy – np. raz w miesiącu oglądasz, czy któryś sensor nie generuje tysięcy połączeń na chińskie adresy,
• proste alerty – jeśli router/AP ma możliwość wysyłki maila/sysloga, ustaw powiadomienia o nietypowo dużej liczbie blokad z VLAN IoT.

Najczęściej zadawane pytania (FAQ)

Dlaczego urządzenia IoT powinny być w osobnej sieci?

Urządzenia IoT mają zazwyczaj słabsze zabezpieczenia: domyślne hasła, rzadkie aktualizacje, stare biblioteki. Trzeba je traktować jak potencjalnie zainfekowane – dziś są „czyste”, jutro mogą stać się częścią botnetu.

Jeśli taka kamerka czy żarówka działa w tej samej sieci co Twój laptop, telefon i NAS, przejęte urządzenie staje się punktem wyjścia do dalszego ataku. Oddzielna sieć IoT (osobna podsieć/VLAN) sprawia, że nawet zhakowane urządzenie „nie widzi” reszty sprzętu i nie ma jak do niego podejść.

Jakie zagrożenia niesie trzymanie IoT w tej samej sieci co komputery?

Główne ryzyko to możliwość „przeskoku” z przejętego IoT na inne urządzenia w LAN. Atakujący po włamaniu np. na kamerę może skanować całą sieć, szukać otwartych portów, słabych haseł do udziałów sieciowych czy podatnych drukarek i NAS-ów.

Efekt końcowy bywa dużo poważniejszy niż sama utrata kontroli nad kamerką: dostęp do plików, kopii zapasowych, haseł zapisanych w przeglądarce lub na serwerze. Jedna tania kamerka może wystarczyć, by dojść do konta bankowego czy danych firmowych.

Czy wystarczy, że moje urządzenia IoT łączą się z chmurą producenta, żeby było bezpiecznie?

Nie. Bezpieczeństwo chmury producenta i bezpieczeństwo Twojej sieci lokalnej to dwie różne sprawy. Producent może mieć dobrze zabezpieczone serwery, a jednocześnie Twoje Wi‑Fi i router mogą być skonfigurowane tak, że każde urządzenie widzi wszystko w sieci.

Typowe urządzenie IoT ma lokalny panel www, łączy się z chmurą i często otwiera różne porty w LAN. Dlatego potrzebujesz własnej segmentacji (osobna sieć IoT, reguły firewall), żeby ograniczyć jego uprawnienia tylko do tego, co konieczne.

Co to jest VLAN i jak pomaga zabezpieczyć urządzenia IoT?

VLAN to logiczne wydzielenie kilku oddzielnych sieci na jednej fizycznej infrastrukturze (te same kable, ten sam switch). Każdy pakiet dostaje tag VLAN ID, który określa, do której „wirtualnej” sieci należy.

Przykład z praktyki: VLAN 10 dla LAN, VLAN 20 dla IoT, VLAN 30 dla gości. Kamera podpięta do portu switcha z access VLAN 20 ląduje w podsieci IoT i nie ma bezpośredniego dostępu do komputerów w VLAN 10. Ruch między VLAN-ami kontrolujesz regułami na routerze.

Jak skonfigurować osobne Wi‑Fi dla IoT i gości?

Typowy schemat jest prosty: tworzysz dodatkowe SSID na punkcie dostępowym i przypisujesz każde SSID do innego VLAN-u lub osobnej podsieci. Przykład:

• SSID „Dom” – VLAN 10, sieć główna (komputery, telefony, NAS).
• SSID „IoT” – VLAN 20, urządzenia inteligentne.
• SSID „Goście” – VLAN 30, wyłącznie dostęp do Internetu.

Na routerze ustawiasz dla każdej podsieci osobny zakres DHCP i reguły firewall: IoT ma dostęp tylko do Internetu i ewentualnie 1–2 hostów w LAN, goście tylko do Internetu, bez podglądu innych klientów.

Na czym polega zasada najmniejszych uprawnień w sieci domowej?

Zasada jest prosta: każde urządzenie i każda sieć dostaje tylko taki dostęp, jaki jest konieczny do działania – nic więcej. Komputery w sieci głównej mogą mieć pełny dostęp do Internetu i częściowo do IoT, ale IoT nie musi mieć w ogóle dostępu do Twoich laptopów.

Przykładowy model: sieć LAN dla głównych urządzeń, sieć IoT z ograniczonym ruchem tylko do Internetu i wybranych hostów, sieć gościnna z samym Internetem. Dzięki temu każdy potencjalny atak musi pokonać kilka warstw, zamiast „wchodzić” w całą sieć jednym ruchem.

Czy muszę kupować nowy sprzęt, żeby zrobić VLAN i izolację IoT?

Do pełnej segmentacji przydaje się router i switch z obsługą VLAN, a także punkt dostępowy potrafiący nadawać wiele SSID z przypisaniem do VLAN. W nowszych urządzeniach klasy „dom/małe biuro” jest to już dość standardowa funkcja.

Jeśli Twój obecny router nie obsługuje VLAN, często możesz:

• włączyć przynajmniej sieć Wi‑Fi dla gości z izolacją klientów i użyć jej jako podstawowej sieci dla IoT,
• podmienić firmware na alternatywny (np. na wybranych modelach),
• albo dołożyć osobny punkt dostępowy/switch z VLAN i podłączyć go do istniejącego łącza.

Najważniejsze wnioski

• Urządzenia IoT z założenia są słabo zabezpieczone (domyślne hasła, brak aktualizacji, stare komponenty), więc trzeba je traktować jak potencjalnie zainfekowane od pierwszego dnia.
• Przejęte urządzenie IoT w tej samej sieci co komputer czy telefon staje się wygodnym mostem do dalszego ataku – od skanowania LAN po przejęcie NAS‑a, drukarki czy udziałów sieciowych.
• Bezpieczeństwo chmury producenta i bezpieczeństwo Twojej sieci lokalnej to dwie różne sprawy – nawet dobrze zabezpieczona chmura nie ochroni źle skonfigurowanego routera i płaskiego LAN‑u.
• Sieć IoT powinna być odseparowana od sieci głównej, tak aby urządzenia „gospodarza” (laptopy, NAS, drukarki) były niewidoczne z segmentu IoT i można było precyzyjnie kontrolować wyjątki.
• Model trzech segmentów – sieć główna, sieć IoT i sieć gościnna – ogranicza skutki pojedynczego włamania; zainfekowany telefon gościa lub kamerka nie widzą od razu reszty infrastruktury.
• Segmentacja opiera się na jednym fizycznym okablowaniu z podziałem logicznym: VLAN‑y, osobne SSID i osobne podsieci IP z różnymi zakresami DHCP, które odcinają lub filtrują ruch między segmentami.
• Stosowanie zasady najmniejszych uprawnień w sieci domowej/biurowej oznacza dawanie każdemu segmentowi i urządzeniu tylko takiego dostępu, jaki jest konieczny do działania – bez „domyślnego” pełnego zaufania.
