Uporządkowanie pomysłu: od „fajnego gadżetu” do jasnego celu prototypu
Pomysł na produkt kontra zakres prototypu na tydzień
Większość pomysłów na urządzenia IoT zaczyna się od szerokiej wizji: inteligentny system nawadniania, monitoring maszyn, śledzenie paczek, optymalizacja energii w budynkach. Taka wizja jest potrzebna, ale prototyp IoT w tydzień nie ma za zadanie zrealizować całego produktu. Jego rola to udowodnić jedną, dwie kluczowe tezy techniczne lub użytkowe, które decydują, czy projekt ma sens.
Zakres „tygodniowego” prototypu powinien być brutalnie zawężony. Jeśli pełny produkt ma pięć trybów pracy, trzy typy łączności i rozbudowany panel webowy, to w pierwszym tygodniu realne jest zbudowanie jednego trybu, jednej ścieżki łączności i bardzo prostej wizualizacji danych. Reszta trafia świadomie do backlogu.
Pomocne pytanie na start: „Co jest najmniejszą wersją systemu, której ktoś mógłby użyć przez 10 minut i powiedzieć, czy to ma sens?”. To nie musi być ładne, nie musi być wygodne. Ma po prostu wykonać jedno sensowne zadanie od początku do końca.
Jeden scenariusz użycia i jedna metryka sukcesu
Dla tygodniowego prototypu warto spisać jedną konkretną historyjkę użytkownika (user story), np.: „Manager magazynu dostaje powiadomienie SMS, gdy temperatura w chłodni przekroczy 8°C przez co najmniej 5 minut”. Taki opis wymusza decyzje, co jest potrzebne, a co można odrzucić.
Drugi element to pojedyncza metryka sukcesu. Jej wybór zależy od charakteru projektu:
dla systemów monitoringu środowiska – jakość danych (np. zgodność z referencyjnym termometrem),
dla systemów rozproszonych z zasilaniem bateryjnym – szacowany czas pracy na baterii,
dla rozwiązań z ograniczonym zasięgiem – stabilność i zasięg łączności w realnym środowisku,
dla produktów z interakcją użytkownika – czas od zdarzenia do reakcji (np. od otwarcia drzwi do powiadomienia).
W ciągu tygodnia nie da się dopieścić wszystkiego. Jeśli z góry ustali się, że kluczowe jest np. zmierzenie zasięgu LoRaWAN w terenie, to można zaakceptować prymitywny interfejs i niską ergonomię obsługi, byle móc wyjść z urządzeniem na zewnątrz i pomierzyć realne parametry pracy.
Co prototyp ma udowodnić: jasne hipotezy zamiast „zobaczymy”
Dobry prototyp IoT nie jest przypadkowym zlepkiem komponentów. To test kilku konkretnych hipotez. Najczęstsze typy hipotez w proof of concept IoT to:
hipoteza techniczna: wybrany mikrokontroler i stos sieciowy obsłużą zakładaną częstotliwość pomiarów i transmisji danych,
hipoteza jakościowa: dane z czujników będą stabilne i powtarzalne w typowych warunkach użytkowania,
hipoteza energetyczna: przy założonym cyklu pracy czas działania na jednym ładowaniu baterii będzie akceptowalny,
hipoteza zasięgu: moduł łączności (LTE-M, LoRaWAN, NB-IoT) będzie osiągać wymagany zasięg przy realnym obciążeniu sieci i w obecności przeszkód.
Warto przepisać te hipotezy na prosty język: „Na jednym akumulatorze 18650, przy pomiarze co 5 minut, prototyp będzie działał przynajmniej 5 dni” albo „W typowym magazynie z metalowymi regałami sygnał LoRaWAN dotrze do bramy oddalonej o 150 metrów bez utraty pakietów w 95% prób”.
Taki zapis porządkuje prace: wiadomo, jakie testy trzeba wykonać, jakie dane zebrać i co na końcu ocenić. Zmniejsza to ryzyko sytuacji, w której po tygodniu „coś działa”, ale nikt nie potrafi powiedzieć, czy to wystarczająco dobrze, by iść dalej.
Szkic architektury „na serwetce” i lista założeń
Zanim zacznie się zamawiać części i pisać kod, sensownie jest rozrysować prosty diagram blokowy całego rozwiązania. Wystarczy kilka prostokątów: urządzenie (MCU + czujniki) → moduł łączności → Internet → prosty backend (np. MQTT broker + baza danych) → wizualizacja (web, aplikacja, nawet arkusz kalkulacyjny).
Taki szkic ujawnia kluczowe decyzje:
czy potrzebny jest pełny serwer HTTP na urządzeniu, czy wystarczy wysyłka danych do chmury,
czy niezbędne jest dwukierunkowe sterowanie (aktuatory), czy wystarczą jednokierunkowe pomiary,
jakie minimalne API musi mieć backend (np. tylko przyjmowanie danych + proste odczyty),
czy zasilanie będzie z sieci, z baterii, z PoE, a może hybrydowe.
Warto obok diagramu zapisać listę założeń: „Nie zajmujemy się bezpieczeństwem na poziomie produkcyjnym, jedynie minimalnym szyfrowaniem”, „Na razie nie ma autoryzacji użytkowników w panelu, jest jeden login techniczny”, „Urządzenie nie posiada docelowej obudowy, jest osadzone prowizorycznie”. Te założenia chronią zespół przed rozpraszaniem się na poboczne wątki.
Świadome ograniczenia czasowe i budżetowe
Tydzień to bardzo krótki czas, szczególnie jeśli kilka dni zużywa się na czekanie na dostawę komponentów lub walkę z konfiguracją środowiska. Dlatego już na starcie potrzebne są dwa proste limity:
limit czasowy na decyzje – np. „jeśli do końca dnia nie uruchomimy komunikacji z modułem LTE-M, przełączamy się na Wi‑Fi jako tymczasowe rozwiązanie”,
limit zakupowy – zdefiniowany mały budżet na pierwsze zakupy i ewentualne awaryjne zamienniki (np. dodatkowy moduł Wi‑Fi, zapasowy mikrokontroler, kilka typów czujników).
Dowolna decyzja „odłożona na później” powinna znaleźć się na liście rzeczy do kolejnej iteracji: bezpieczeństwo produkcyjne, optymalizacja zużycia energii, elegancka obudowa, integracja z istniejącym systemem ERP itp. Taki porządek chroni przed rozmyciem prac i pozwala w ciągu tygodnia zbudować spójny technicznie proof of concept IoT, a nie nieskończony „zlepek eksperymentów”.
Architektura małego systemu IoT: komponenty i minimalny zakres na start
Kluczowe elementy małego systemu IoT
Nawet najbardziej minimalistyczny system IoT składa się z kilku stałych klocków. Zrozumienie ich roli ułatwia dobór właściwych rozwiązań i wycinanie tego, co nie jest potrzebne w pierwszym tygodniu.
Czujniki / aktuatory – źródło danych lub elementy wykonawcze (np. przekaźniki, silniki, sygnalizatory).
Moduł łączności – Wi‑Fi, BLE, LTE-M, NB-IoT, LoRaWAN itd.; bywa zintegrowany z MCU (ESP32) lub osobny (moduł SIMCOM, Quectel, moduł LoRa).
Zasilanie – z gniazdka, USB, baterii, zasilaczy przemysłowych; często z dodatkowymi przetwornicami i zabezpieczeniami.
Obudowa prowizoryczna – nawet proste pudełko chroniące przed kurzem, wilgocią i przypadkowym zwarciem.
Backend – minimalna infrastruktura do przyjmowania i przechowywania danych (broker MQTT, prosty serwer HTTP, baza danych) oraz narzędzie do podglądu (np. Grafana, dashboard w chmurze).
Rolą architektury jest połączenie tych klocków w możliwie prosty przepływ: zdarzenie → pomiar → przetworzenie lokalne → przesłanie do chmury → prezentacja / powiadomienie. Jeśli któryś z kroków da się pominąć na etapie pierwszego prototypu, warto to zrobić.
PoC, prototyp funkcjonalny i wersja przedprodukcyjna – co odróżnić
Przy szybkim rozwoju łatwo pomylić poziomy dojrzałości hardware’u. W praktyce dobrze rozróżnić trzy etapy:
PoC (proof of concept IoT) – zestaw płytek deweloperskich, przewodów, modułów, często na płytce stykowej lub w „pająku”. Celem jest udowodnienie, że dane da się zebrać, przesłać i wykorzystać zgodnie z założeniami.
Prototyp funkcjonalny – bardziej uporządkowana konstrukcja, często na PCB, wstępna obudowa, stabilne zasilanie, zbliżony do docelowej funkcjonalności, ale jeszcze nie zoptymalizowany kosztowo ani produkcyjnie.
Wersja przedprodukcyjna – sprzęt zbliżony do tego, co trafi do produkcji: poprawne normy EMC, bezpieczeństwo, dobra powtarzalność, zoptymalizowane BOM i procesy montażu.
Tygodniowy projekt rzadko wykracza poza PoC z elementami prototypu funkcjonalnego. Jeśli uda się zejść z płytki stykowej do jednej płytki prototypowej (perfboard) i prowizorycznej obudowy, to już bardzo dobry wynik. Próba przeskoczenia od razu do „prawie produkcji” kończy się zazwyczaj utratą czasu na szczegóły, które w tym momencie nie są jeszcze zweryfikowane biznesowo.
Minimalny zestaw funkcji, który „da się użyć”
Aby prototyp pozwalał na sensowne testy, musi realizować pełny scenariusz, ale nie musi być rozbudowany. Dobrą techniką jest zbudowanie listy funkcji „idealnego produktu” i oznaczenie, które z nich są must-have na ten tydzień, a które mogą poczekać.
Dla przykładowego systemu monitoringu temperatury magazynu lista mogłaby wyglądać tak:
pomiar temperatury co X minut – must-have,
wysyłka danych do chmury – must-have,
podgląd bieżącej temperatury w prostym panelu – must-have,
historia danych z ostatnich 48 h – nice-to-have,
powiadomienie SMS/e-mail przy przekroczeniu progu – must-have,
konfiguracja progów z poziomu aplikacji – nice-to-have,
pełne zarządzanie użytkownikami, role dostępu – future.
W tydzień realne jest zaimplementowanie progu „na sztywno” w kodzie i wysyłanie powiadomień przez prosty webhook lub gotową usługę (np. e-mail/SMS z zewnętrznej platformy), a konfigurację progów z poziomu UI zachować na kolejny etap.
Przykładowa architektura: monitoring temperatury magazynu
Jako punkt odniesienia opłaca się rozrysować prosty, realny przykład. Załóżmy: celem jest zbudowanie prototypu monitoringu temperatury w małym magazynie, z powiadomieniami przy przekroczeniu ustawionych progów.
Urządzenie: płytka deweloperska ESP32, moduł czujnika temperatury/wilgotności (np. SHT31, BME280), zasilanie z zasilacza sieciowego 5 V + przetwornica 3,3 V.
Łączność: Wi‑Fi z istniejącej sieci firmowej lub hotspot telefonu.
Backend: broker MQTT w chmurze (np. usługowy lub własny na VPS), prosty skrypt zbierający dane do bazy (InfluxDB, SQLite) oraz alerting oparty o proste reguły (np. Node-RED, funkcja serverless).
Panel: prosta strona WWW lub dashboard Grafany z jedną wykresową wizualizacją oraz wskaźnikiem aktualnej temperatury.
Taki system da się podnieść w tydzień, jeśli skupić się na gotowych komponentach. Umożliwi zebranie realnych danych, pokazanie ich interesariuszom i przeprowadzenie wstępnych testów stabilności i użyteczności.
Proste dokumentowanie decyzji architektonicznych
Już na poziomie pierwszego prototypu warto zapisywać decyzje. Nie chodzi o rozbudowaną dokumentację, ale o 2–3 strony notatek:
wybór MCU i uzasadnienie („ESP32, bo ma Wi‑Fi i BLE, dostępne biblioteki, dużo przykładów”),
wybór czujników („BME280: dobre biblioteki, I2C, zasilanie 3,3 V”),
sposób łączności („MQTT do brokera X, prosty JSON, QoS 1”),
ograniczenia („brak autoryzacji, komunikacja zaszyfrowana tylko warstwą TLS brokera MQTT”).
Takie zapiski pozwalają szybciej przekazać projekt innym osobom, wrócić do niego po kilku tygodniach, a także świadomie zmienić elementy w kolejnych iteracjach, zamiast błądzić po omacku.

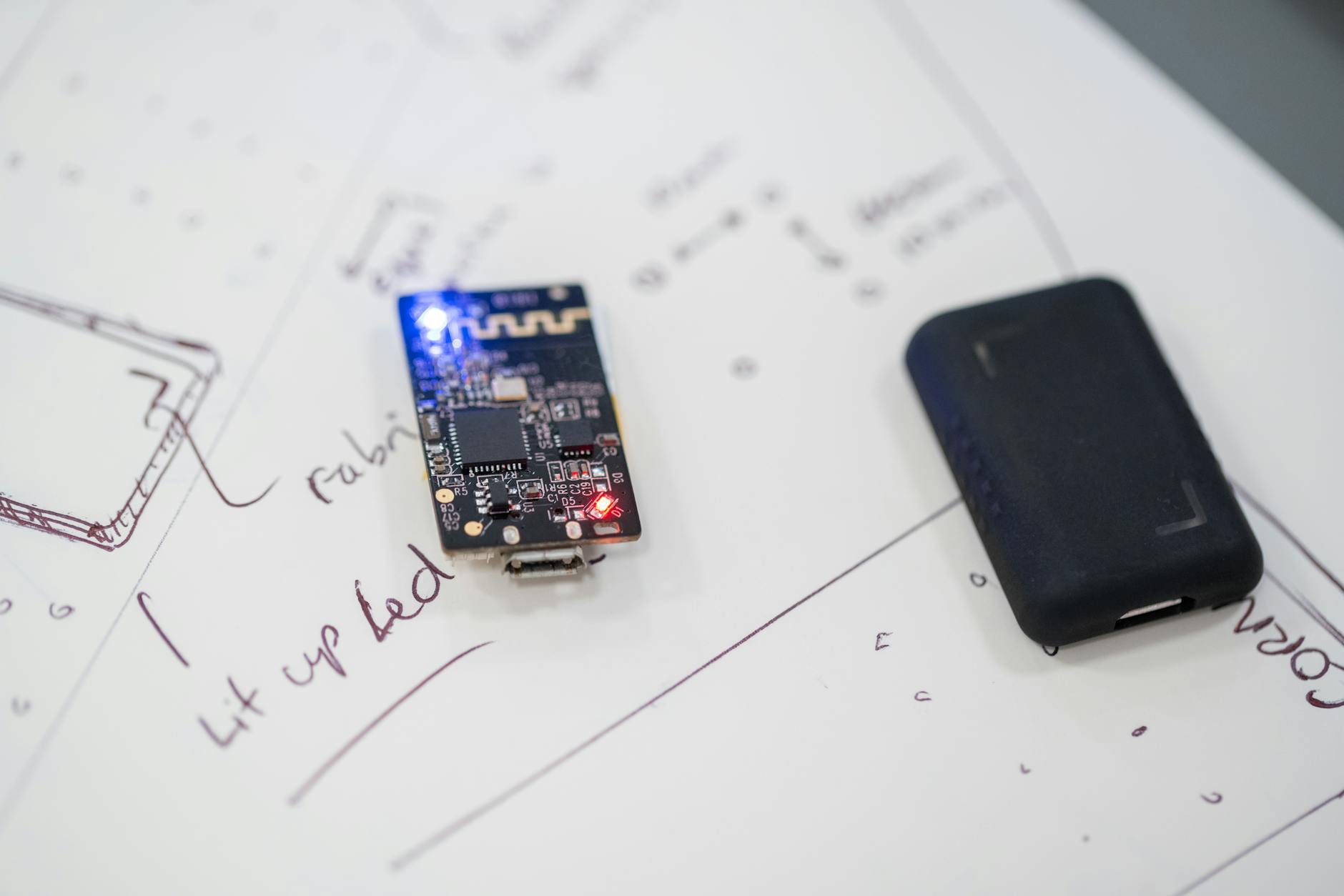

Źródło: Pexels | Autor: Chengxin Zhao
Wybór platformy i MCU: szybkość wdrożenia kontra przyszła skalowalność
Kryteria wyboru mikrokontrolera do pierwszego prototypu
Wybór mikrokontrolera do IoT decyduje o tym, jak szybko uda się ruszyć z miejsca. W tygodniowym projekcie liczy się przede wszystkim:
środowisko programistyczne – Arduino IDE, PlatformIO, ESP-IDF, STM32CubeIDE, Zephyr; im szybciej da się skompilować pierwszy przykład „blink” i prostą komunikację, tym lepiej,
Parametry sprzętowe, które mają znaczenie w pierwszym tygodniu
Przy pierwszym podejściu nie ma sensu analizować całego datasheeta linijka po linijce. W tygodniowym sprincie liczy się kilka kluczowych parametrów, które determinują, czy prototyp ruszy bez bólu:
Pamięć Flash i RAM – tyle, żeby zmieścił się stos sieciowy, biblioteki do czujników i prosta logika aplikacyjna. Dla Wi‑Fi/BLE praktycznym minimum jest zwykle kilkaset kilobajtów RAM oraz 1–2 MB Flash. Jeśli planowane są aktualizacje OTA i TLS, zapas pamięci mocno się przydaje.
Liczba i typ interfejsów – I2C, SPI, UART, czasem CAN lub RS-485. Prosty prototyp zwykle korzysta z 1–2 magistral I2C/SPI do czujników i jednego UART-u do debugowania lub modułu komórkowego.
Wbudowana łączność – MCU z Wi‑Fi/BLE (ESP32, ESP32-C3, moduły z układami NXP, Nordic) skracają czas integracji i eliminują jeden moduł na płytce.
Napięcie zasilania i peryferia analogowe – jeśli w grze są proste pomiary analogowe (np. czujnik prądu 4–20 mA z rezystorem pomiarowym), potrzebne jest sensownej jakości ADC i zgodność poziomów napięć z resztą układu.
Ekosystem bibliotek – dostępność gotowych sterowników do czujników i modułów łączności, najlepiej sprawdzonych w praktyce (Arduino, ESP-IDF, mbed, Zephyr).
Jeżeli projekt ma dużą niepewność co do zakresu funkcji, bezpieczniej jest lekko „przestrzelić” parametry (więcej Flash/RAM) niż je przyciąć. Nadmiar wydanych kilku złotych na płytkę deweloperską zwraca się oszczędzonym czasem na walkę z optymalizacją pamięci.
Popularne platformy deweloperskie pod szybki prototyp IoT
Dla tygodniowego sprintu opłaca się sięgnąć po powszechnie używane płytki, zamiast egzotycznych rozwiązań. Przekłada się to na łatwiejsze debugowanie i dostępność przykładów.
ESP32/ESP8266 – klasyka szybkiego IoT z Wi‑Fi/BLE. Ogromna liczba przykładów, wsparcie w Arduino, PlatformIO i ESP-IDF, szeroka gama modułów (DevKit, WROOM, WROVER). Dobre tam, gdzie jest dostępne Wi‑Fi lub komunikacja lokalna BLE.
STM32 (Nucleo, Discovery) – sensowny wybór, gdy celem jest późniejsza produkcja przemysłowa, a na starcie potrzebna jest stabilna platforma z wieloma peryferiami. Same MCU nie mają Wi‑Fi, ale łatwo dołączyć moduły LoRa, LTE czy własne rozwiązania RF.
Nordic nRF52/nRF53 – gdy kluczowy jest BLE (beacony, tagi, urządzenia bateryjne). Bardzo dobre wsparcie dla BLE, niskie zużycie energii, ale odrobinę wyższy próg wejścia niż Arduino/ESP.
Platformy „wszystko w jednym” z LTE-M/NB-IoT – moduły z wbudowanym MCU (np. niektóre rozwiązania Quectel, u-blox) lub płytki ewaluacyjne operatorów/NB-IoT. Ułatwiają start, jeśli od początku zakładana jest łączność komórkowa.
Jeśli zespół ma doświadczenie z konkretną rodziną (np. STM32), a projekt w dłuższym horyzoncie ma trafić do przemysłu, sensownie jest mimo wszystko wykorzystać tę znajomość. Jeżeli priorytetem jest jedynie szybkie pokazanie działającego PoC bez deklaracji co do finalnej platformy, ESP32 bywa najprostszą drogą.
Przykład doboru MCU do prototypu z monitorowaniem temperatury
Dla opisanego wcześniej magazynu z monitoringiem temperatury rozsądnym wyborem jest:
ESP32-DevKitC – gwarantuje Wi‑Fi do komunikacji z brokerem MQTT, wystarczająco dużo pamięci, wygodny port USB-UART, a także wbudowane stabilizatory.
Programowanie w środowisku Arduino lub PlatformIO – szybkie wgrywanie szkiców, setki gotowych przykładów obsługi BME280/SHT31 i MQTT.
Wariant z wbudowaną anteną PCB – nie wymaga dodatkowych złączy RF ani projektowania ścieżek antenowych na etapie prototypu.
Taki zestaw pozwala w pierwszym dniu przejść od „pustej płytki” do działającego przykładu: pobranie temperatury z czujnika i wysłanie jej przez MQTT do brokera w chmurze.
Dobór czujników: szybkość integracji, dostępność i wiarygodność pomiaru
Jak wybrać czujnik pod tygodniowy sprint
Czujnik, który pięknie wygląda w katalogu, bywa koszmarem integracyjnym. W krótkim projekcie krytyczne są inne cechy niż w dojrzałej wersji produktu.
Dostępność w handlu i na półce – czujnik, który da się kupić od ręki (lub już leży w szufladzie labu), wygrywa z lepszym technicznie, ale dostępnym wyłącznie na zamówienie.
Gotowe moduły breakout – płytki z wyprowadzonymi pinami, przetwornicami napięcia i często pull-upami na magistralach, np. moduły BME280 z I2C/SPI, gotowe moduły czujników prądu, czujki PIR.
Sprawdzone biblioteki – jeśli do czujnika istnieją biblioteki Arduino/ESP-IDF/mbed z wieloma przykładami, integracja trwa godziny, a nie dni.
Dokumentacja i noty aplikacyjne – szczególnie istotne przy czujnikach bardziej wymagających (prądowych, wysokotemperaturowych, gazowych).
Wymagania kalibracyjne – czy wystarczy kalibracja fabryczna, czy wymagane są złożone procedury użytkownika? Przy pierwszym PoC lepiej unikać elementów wymagających pracochłonnej kalibracji.
Jeżeli końcowy produkt będzie korzystał z droższych i dokładniejszych czujników (np. klasa przemysłowa 4–20 mA), w PoC można użyć prostszych odpowiedników konsumenckich, byle warunki pomiarowe były zbliżone.
Typowe czujniki w prostych projektach IoT
W większości pierwszych prototypów pojawiają się powtarzalne kategorie czujników. Kilka z nich szczególnie dobrze sprawdza się na starcie:
Temperatura / wilgotność – BME280, SHT31, DS18B20. BME280 i SHT31 oferują cyfrowy interfejs I2C/SPI, gotowe biblioteki i przyzwoitą dokładność. DS18B20 sprawdza się w środowiskach trudniejszych (sondy wodoodporne), ale używa magistrali 1-Wire.
Czujniki ruchu i obecności – PIR (np. HC-SR501) do detekcji ruchu człowieka, proste czujniki kontaktronowe do wykrywania otwarcia drzwi, czujniki wibracji albo akcelerometry MEMS.
Czujniki jakości powietrza – czujniki VOC/CO2-equivalent (np. SGP30, CCS811) i pyłów (SDS011, PMS7003). W PoC często wystarczy „trend”, a nie metrologiczna dokładność.
Czujniki prądu i napięcia – ACS712, INA219, gotowe przekładniki prądowe. Pozwalają szybko zbudować prosty licznik energii czy monitor zużycia.
Poziom cieczy / zalania – pływakowe, pojemnościowe, proste sensory wilgoci (np. do wykrycia wycieku pod maszyną).
Dobierając czujnik, dobrze jest od razu zaplanować, jak będzie zamocowany: czy wystarczy taśma dwustronna w szafie, czy konieczna jest sonda na przewodzie, czy potrzebna jest wentylacja obudowy dla czujników środowiskowych.
Wyzwania instalacyjne: czujnik to nie tylko elektronika
Nawet idealny od strony elektronicznej czujnik może dawać złe dane, jeśli zostanie źle zamontowany. Na etapie prototypu opłaca się uwzględnić kilka prostych zasad:
Unikanie miejsc skrajnych – czujnik temperatury bezpośrednio przy drzwiach lub nad farelką da wypaczony obraz całego magazynu.
Odizolowanie od źródeł zakłóceń – przy czujnikach prądu lub napięcia przewody sygnałowe powinny być prowadzone daleko od kabli zasilających duże silniki.
Dostęp serwisowy – prototyp i tak będzie kilkukrotnie demontowany, więc miejsce montażu musi umożliwiać szybki dostęp do złącz i ewentualnej wymiany czujnika.
Warunki środowiskowe – pył, wilgoć, opary chemiczne mogą szybko zniszczyć czujnik konsumencki. W PoC dopuszczalne jest skrócenie czasu życia, ale nie kosztem kompletnej bezużyteczności pomiarów.
Przy pierwszej instalacji dobrze jest poświęcić godzinę na eksperymenty z lokalizacją czujnika – przesunięcie o kilka metrów może drastycznie poprawić jakość danych.
Łączność: wybór technologii i kompromisy w prototypie
Jak dobrać technologię łączności na start
Łączność w IoT to osobny świat kompromisów. W tygodniowym projekcie wybór powinien być prosty i oparty na dwóch pytaniach: czy w miejscu instalacji jest Wi‑Fi / sieć firmowa? oraz czy urządzenie musi działać mobilnie lub w wielu lokalizacjach?.
Wi‑Fi – naturalny wybór, gdy urządzenie pracuje w zasięgu istniejącej sieci, a pobór energii nie jest krytyczny. Świetne do magazynów, hal, biur, laboratoriów.
Ethernet – tam, gdzie jest łatwy dostęp do skrętki, a wymagana jest maksymalna stabilność (maszyny produkcyjne, szafy sterownicze). Dodatkowo prosty model adresowania i bezpieczeństwa przez sieć firmową.
LTE-M / NB-IoT – odpowiednie dla rozproszonych instalacji, gdzie nie ma zaufanej sieci lokalnej: monitoring terenów zewnętrznych, urządzenia mobilne, odczyty liczników.
LoRaWAN – dobry wybór przy wielu czujnikach na dużym obszarze, z bardzo małymi ilościami danych (kilka bajtów co kilka minut). Wymaga jednak bramki i znajomości całego stosu.
BLE – użyteczny do komunikacji lokalnej (np. konfiguracji urządzenia przez aplikację mobilną) albo w systemach beaconów, ale zwykle wymaga pośrednika (gateway) do wyjścia w internet.
Jeśli celem jest udowodnienie samej koncepcji, a nie przetestowanie konkretnej technologii sieci komórkowej, lepiej rozpocząć od Wi‑Fi lub Ethernetu. Łączność komórkową można wprowadzić w kolejnym kroku, gdy scenariusz biznesowy zostanie potwierdzony.
Minimalny stos komunikacyjny dla PoC
Z perspektywy pierwszego tygodnia najważniejsze jest, aby dane dotarły do backendu w sposób przewidywalny i łatwy do debugowania. Schemat może być bardzo prosty:
MQTT przez TCP/IP – lekki protokół publikacja/subskrypcja, idealny do prostych sensorów. Wystarczy ustalić kilka tematów: np. magazyn/temperatura/urządzenie1.
HTTP/HTTPS REST – klasyczne POST /api/measurements z JSON-em w body. Łatwo debugować przez curl/Postman, wiele gotowych przykładów.
Prosty format danych (JSON) – odrobinę cięższy od binarnego, ale wyjątkowo wygodny w analizie podczas testów.
Jeżeli wyzwaniem ma być sama łączność (np. NB-IoT z UDP), dobrze zredukować resztę złożoności: ograniczyć format danych do kilku bajtów, a backend do jednej funkcji serverless zapisującej logi.
Kwestie bezpieczeństwa odłożone na świadome „później”
Systemy produkcyjne IoT muszą spełniać rygorystyczne wymagania bezpieczeństwa. W tygodniowym PoC trudno zbudować pełny model security, ale można świadomie wybrać tymczasowe kompromisy:
Izolacja sieciowa – prototyp w osobnej sieci Wi‑Fi / VLAN-ie, bez dostępu do krytycznych systemów firmowych.
Podstawowe szyfrowanie transportowe – MQTT przez TLS lub HTTPS do zewnętrznego brokera/serwera, z uproszczonym zarządzaniem certyfikatami (np. własny CA na VPS).
Brak zaawansowanego uwierzytelniania – proste tokeny API, nazwy użytkowników i hasła zakodowane w konfiguracji prototypu, z jasno opisaną notatką, że w produkcji wymagany będzie inny model (np. certyfikaty per urządzenie).
Odkładanie bezpieczeństwa „na kiedyś” bywa niebezpieczne. Lepsza jest otwarta lista elementów do poprawy w kolejnych iteracjach, niż iluzja, że obecne, prowizoryczne rozwiązanie „jakoś wystarczy”.

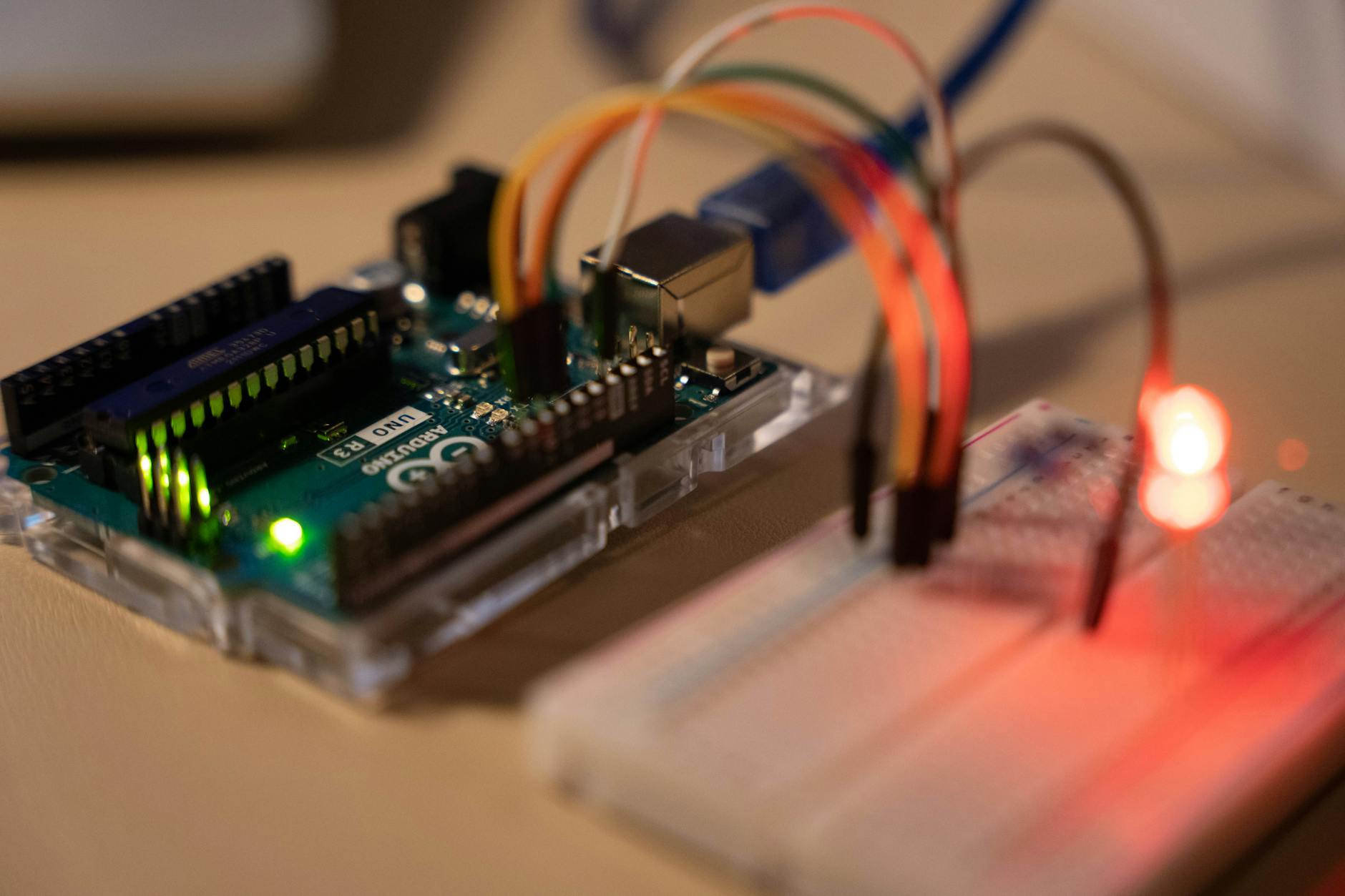

Źródło: Pexels | Autor: ThisIsEngineering
Szybki backend i wizualizacja: od brokera MQTT do prostego dashboardu
Minimalna infrastruktura backendowa na tydzień
Backend dla PoC nie musi być mikroserwisową architekturą z pełnym CI/CD. Często wystarcza zestaw prostych, znanych narzędzi:
Broker MQTT – Mosquitto (na VPS/serwerze lokalnym) albo usługa zarządzana (np. chmurowy broker MQTT). Pełni rolę punktu wymiany danych między urządzeniem a resztą świata.
Baza danych time-series – InfluxDB, TimescaleDB albo nawet SQLite, jeśli skala jest mała. Kluczowe, aby łatwo zapisać: znacznik czasu, wartość, ID urządzenia.
Prosty serwis do zapisu danych
Elementem klejącym brokera i bazę jest mały serwis, który odbiera dane i zapisuje je w uporządkowanej formie. Nie musi to być rozbudowana aplikacja – na pierwszy tydzień wystarczy kilka plików w jednym repozytorium.
Subskrybent MQTT – proces (np. w Pythonie, Node.js, Go), który subskrybuje wybrane tematy, waliduje payload i zapisuje go do bazy.
Endpoint HTTP – jeśli urządzenia wysyłają dane REST-em, wystarczy kilka prostych endpointów (np. w Flask/Express/FastAPI) i jedna funkcja zapisująca rekordy.
Logowanie „na konsolę” – logi tekstowe z pełnym payloadem i timestampem często są na start cenniejsze niż skomplikowane metryki. Ułatwiają zrozumienie błędów formatu lub opóźnień.
Nawet w PoC warto wprowadzić minimalną walidację: sprawdzenie typu danych, zakresu (np. temperatura z rozsądnych granic), obecności kluczowych pól. Chroni to przed „zatruwaniem” bazy losowymi wartościami z błędnej wersji firmware.
Dashboard dla ludzi, nie dla urządzeń
Odbiorcą prototypu rzadko jest elektronik. Bardziej liczy się, czy operator, kierownik zmiany czy product owner zrozumie, co dzieje się z urządzeniem. Interfejs użytkownika może być skrajnie prosty, byle odpowiadał na konkretne pytania:
Śledzenie w czasie – podstawowe wykresy time-series (np. Grafana, Chronograf, reCharts w prostej aplikacji webowej). Minimum to linia wartości vs czas.
Stan „tu i teraz” – prosty widok „live”: ostatni pomiar, status online/offline, siła sygnału, poziom baterii.
Alarmy wizualne – nawet bez skomplikowanego systemu powiadomień: kolorowe oznaczenie przekroczenia progów, ikonka błędu łączności, odliczanie czasu od ostatniego pomiaru.
Dobrze działa podejście: jedna strona typu „single page” z 2–3 kafelkami na urządzenie i jednym wykresem zbiorczym. Dopiero po kilku dniach realnego użycia wiadomo, które widoki są potrzebne, a które tylko zajmują czas programisty.
Testowanie backendu bez sprzętu
Sprzęt nigdy nie jest gotowy idealnie na czas. Warto mieć możliwość zasymulowania urządzeń, aby równolegle rozwijać backend i wizualizację. Najprostsze metody:
Skrypty publikujące po MQTT – mały generator w Pythonie/Node, który co X sekund wysyła losowe (ale sensowne) dane na temat danego sensora.
Pliki JSON jako „rejestracja zdarzeń” – zapis kilku przykładowych payloadów i odtwarzanie ich z różnymi opóźnieniami.
Narzędzia typu MQTT Explorer/Postman – ręczne wysyłanie pojedynczych komunikatów, by przetestować ścieżkę od brokera/API do bazy i dashboardu.
Taki „symulator urządzenia” często zostaje w projekcie na długo – później służy do regresji i testów wydajnościowych bez ryzyka zablokowania prawdziwych urządzeń.
Instrumentacja firmware i szybkie debugowanie
Logi na poziomie MCU
Bez sensownego logowania w urządzeniu debugowanie problemów potrafi zająć wielokrotnie więcej czasu niż sama implementacja. Już w pierwszym tygodniu opłaca się wprowadzić prostą strukturę logów:
Poziomy logów – co najmniej ERROR, WARN, INFO, a w razie potrzeby DEBUG kompilowany warunkowo.
Standardowy format – np. znacznik czasu (uptime w ms), moduł (SENSOR, NET, MQTT), treść komunikatu.
Wyjście UART – klasyczne logi po USB/Serial, łatwe do przechwycenia przez terminal i zapisania do pliku.
Dobrze, jeśli jedną flagą (np. #define DEBUG_LEVEL) można włączyć więcej szczegółów, nie zmieniając wielu plików. Zmniejsza to ryzyko, że „tymczasowe” printfy pozostaną w krytycznych ścieżkach czasu rzeczywistego.
Pomiar czasu wykonania i watchdog
W prototypach rzadko liczy się każda mikrosekunda, ale blokujące operacje I/O czy błędnie zaimplementowane stany mogą zatrzymać urządzenie na długo. Dwie proste techniki znacząco poprawiają stabilność:
Znaczniki czasu wokół krytycznych operacji – zapisywanie różnicy millis() lub timera sprzętowego przy pobraniu próbki z czujnika, wysłaniu komunikatu, operacjach na flash.
Watchdog sprzętowy/softwarowy – okresowe „odświeżanie” w głównej pętli lub w zadaniu głównym RTOS. Jeśli coś pójdzie nie tak, MCU resetuje się, zamiast wisieć w martwym punkcie.
Logi z informacją o przyczynach restartu (np. numer resetu sprzętowego, flaga „watchdog reset”) pozwalają rozróżnić błąd w logice od chwilowego spadku zasilania.
Testowanie ścieżek błędów
Prototypy często działają dobrze „na biurku”, a psują się przy pierwszym zaniku sieci lub awarii czujnika. W tygodniowym sprintcie da się przetestować co najmniej kilka scenariuszy awaryjnych:
wyciągnięcie kabla sieciowego / wyłączenie access pointa na kilka minut;
symulacja braku odpowiedzi z czujnika (np. odłączenie zasilania czujnika na płytce lub modyfikacja adresu I2C);
celowe wprowadzenie niepoprawnego adresu serwera MQTT/HTTP, by zobaczyć zachowanie modułu sieciowego.
Jeśli firmware po takiej próbie samodzielnie wraca do normalnej pracy, można zakładać, że poradzi sobie z typowymi „dziurami” w infrastrukturze.

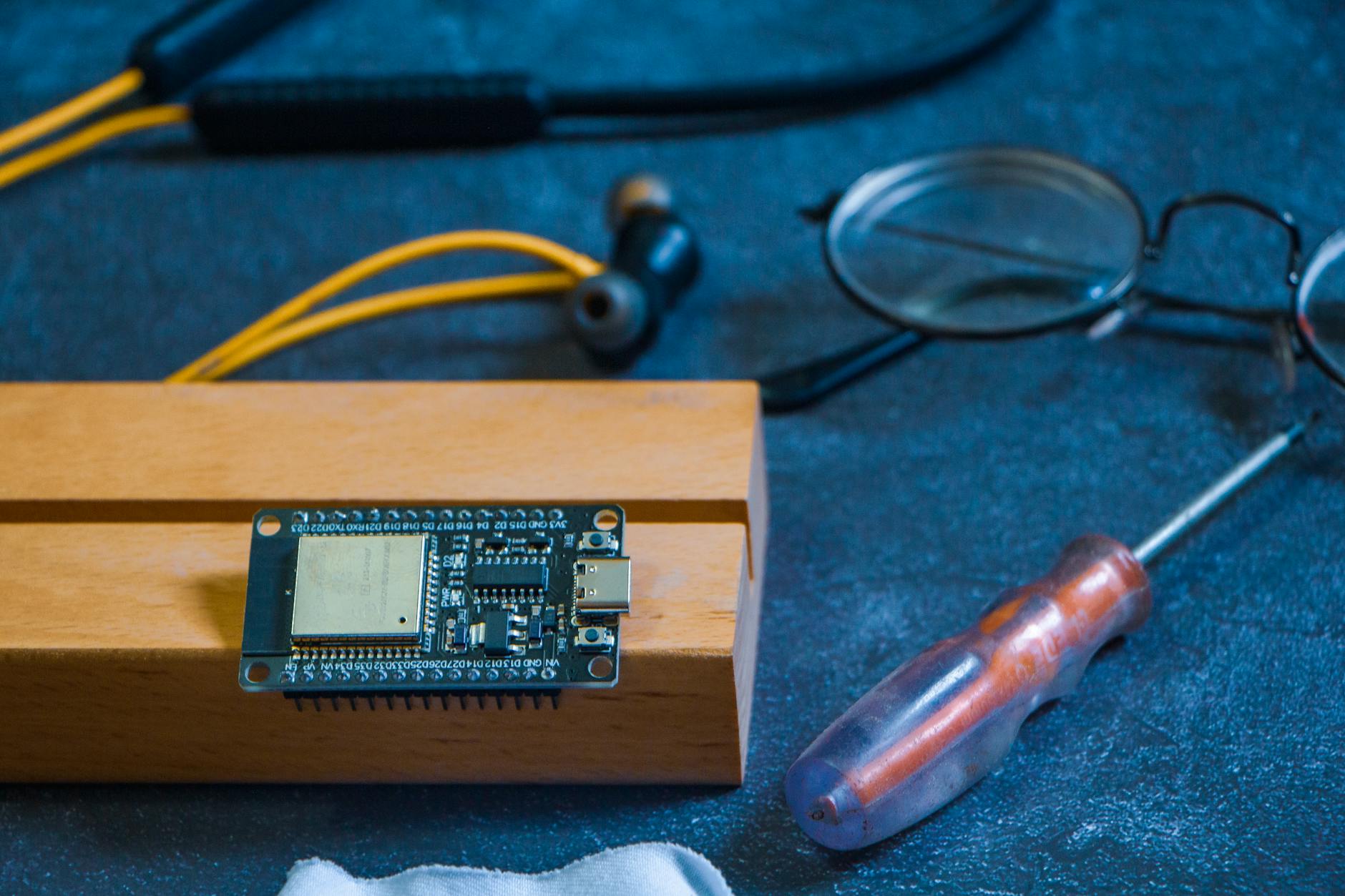

Źródło: Pexels | Autor: Tanha Tamanna Syed
Planowanie tygodnia: harmonogram od idei do działającego prototypu
Dzień 1–2: klarowny zakres i pierwsze uruchomienie sprzętu
Pierwsze dwa dni decydują, czy projekt nie ugrzęźnie w szczegółach. Klucz to zawężenie zakresu do minimum, które cokolwiek pokaże użytkownikowi biznesowemu.
Definicja historii użytkownika – jedno zdanie typu: „Kierownik magazynu widzi na wykresie temperaturę z trzech stref i informację, czy urządzenia są online”. Wszystko, co nie służy temu celowi, jest kandydatem do odcięcia.
Wybór i uruchomienie zestawu uruchomieniowego – flashowanie przykładowego firmware (np. demo Wi‑Fi/MQTT), sprawdzenie, że płytka rzeczywiście łączy się z siecią i wysyła cokolwiek rozpoznawalnego.
Podłączenie pierwszego czujnika – fizyczne okablowanie, odczyt danych w prostym szkicu/testowym projekcie (bez łączności, bez logiki biznesowej).
Na tym etapie opłaca się stosować zasady: jeden MCU, jeden typ łączności, jeden typ czujnika. Ewentualne rozszerzenia (kolejne sensory, inne media transmisyjne) można prowadzić równolegle, ale nie mieszać ich z główną ścieżką demonstracyjną.
Dzień 3–4: kanał danych od czujnika do bazy
Kiedy czujnik zwraca sensowne wartości na UART, a moduł sieciowy potrafi połączyć się z brokerem lub API, czas połączyć kropki.
Integracja czujnik → firmware → protokół – przygotowanie struktury danych (np. prosty JSON z polami: device_id, timestamp, sensor_type, value), wysyłanej cyklicznie.
Konfiguracja brokera / serwera API – uruchomienie Mosquitto/serwera HTTP, test połączenia z poziomu MCU i z terminala.
Prosty zapis w bazie – pojedyncza tabela/kolekcja z minimalnym schematem, bez komplikowania indeksami i optymalizacjami. Najważniejsze, by każdy pomiar lądował w jednym, przewidywalnym miejscu.
Dobrym kamieniem milowym jest sytuacja, w której można wyciągnąć z bazy kilka ostatnich pomiarów i narysować wykres choćby w arkuszu kalkulacyjnym. Znaczy to, że podstawowy „rurociąg” danych działa.
Dzień 5: pierwszy dashboard i testy z użytkownikiem
Po czterech dniach powinien istnieć działający łańcuch czujnik → MCU → łączność → backend → baza. Kolejny krok to przekucie tego w obraz zrozumiały dla człowieka.
Konfiguracja narzędzia wizualizacyjnego – np. Grafana spięta z InfluxDB lub prosta aplikacja webowa pobierająca dane przez REST.
Widoki dopasowane do historii użytkownika – linia temperatury w czasie zamiast tabelki z surowymi liczbami; wskaźnik online/offline zamiast surowych logów sieciowych.
Krótka sesja z przyszłym użytkownikiem – 30 minut na „przeklikanie” dashboardu i zebranie uwag: czy to jest to, czego oczekuje, czy brakuje jakiejś oczywistej informacji, czy coś jest niepotrzebne.
Ten dzień zwykle wprowadza najwięcej zmian w warstwie prezentacji. Lepiej uprościć backend i firmware, niż komplikować interfejs użytkownika dodatkowymi polami, których nikt później nie czyta.
Dzień 6: testy w realnym środowisku
Prototyp, który działa na biurku, może zachować się zupełnie inaczej w docelowej lokalizacji: inna sieć, inna temperatura, inne zakłócenia elektromagnetyczne. Warto więc zaplanować konkretny scenariusz testów terenowych.
Montaż w przewidzianym miejscu – choćby na taśmę malarską lub trytytki, ale tak, jak miałby być zamontowany docelowo.
Obserwacja przez kilka godzin – notowanie ręczne: kiedy są przerwy w danych, czy pojawiają się skoki wartości, czy urządzenie się przegrzewa.
Porównanie z „rzeczywistością” – proste referencje: termometr pokojowy obok czujnika temperatury, obserwacja ruchu ludzi w zasięgu czujnika PIR, ręczne sprawdzenie poziomu hałasu/pyłu względem wskazań sensora.
Jeśli to możliwe, dobrze przetestować przynajmniej jedną sytuację graniczną: otwarcie bramy, włączenie dużej maszyny w pobliżu, zamknięcie drzwi metalowych między czujnikiem a access pointem. Pozwala to uchwycić problemy, które w sterylnych warunkach biura są niewidoczne.
Dzień 7: stabilizacja i dokumentacja techniczna
Ostatni dzień rzadko jest czasem na nowe funkcje. Zwykle najwięcej korzyści przynosi uporządkowanie tego, co już działa, oraz przygotowanie gruntu pod kolejne iteracje.
Porządki w repozytorium – usunięcie nieużywanych plików, przeniesienie „eksperymentalnych” szkiców do osobnego katalogu, dopisanie krótkich instrukcji uruchomienia.
Spis decyzji technicznych – jaki MCU, jakie czujniki, jaka łączność, jak wygląda schemat przepływu danych, jakie uproszczenia przyjęto na potrzeby PoC (np. brak szyfrowania end-to-end, brak kalibracji).
Lista problemów i hipotez – spis zauważonych usterek (np. sporadyczne restarty, straty pakietów, dryft wskazań czujnika) wraz z domniemanymi przyczynami i pomysłami na poprawę w kolejnych iteracjach.
Taka lekka dokumentacja, nawet w formie jednego pliku Markdown w repozytorium, często okazuje się kluczowa po kilku miesiącach, gdy projekt wraca do życia już w trybie „produktowym”. Ułatwia też dołączenie nowych osób do zespołu bez powtarzania całej historii od nowa.
Typowe pułapki i sposoby ich omijania w szybkich PoC IoT
Przeinżynierowanie firmware i sprzętu
Najczęstszy błąd to próba zaimplementowania od razu „docelowego” stosu: pełne zarządzanie energią, aktualizacje OTA, rozbudowane menu konfiguracji na ekranie. W PoC wystarczy, jeśli urządzenie:
stabilnie zbiera dane z jednego, góra dwóch czujników;
regularnie wysyła je do backendu;
zachowuje się przewidywalnie przy typowych błędach (brak sieci, reset).
Jeśli podstawowa ścieżka działania nie jest jeszcze niezawodna, dodawanie kolejnych warstw złożoności tylko multiplikuje liczbę potencjalnych błędów.
Niedoszacowanie problemów z zasilaniem
Zasilanie bywa traktowane jako „detal”, który „jakoś się podłączy”. To prosty sposób na trudne do zdiagnozowania restarty, zakłócenia i uszkodzenia. W prototypie szczególnie trzeba zwrócić uwagę na:
Źródło zasilania – stabilny zasilacz laboratoryjny lub markowy zasilacz impulsowy, a nie przypadkowa ładowarka USB niewiadomego pochodzenia.
Spadki napięć przy szczytach poboru prądu – moduły Wi‑Fi/LTE potrafią pobrać krótkotrwale dużo więcej prądu niż wynika to z uśrednionych parametrów. Kondensatory filtrujące i odpowiednio grube ścieżki robią różnicę.
Wspólna masa i pętle masy – szczególnie przy czujnikach prądu/napięcia i przy długich przewodach sygnałowych.
Najprostszy test – zmierzenie napięcia przy MCU podczas typowego cyklu pracy, z włączonym logowaniem i wysyłką danych – często ujawnia problemy, które widać później jako „losowe” restarty.
Źródła
Designing Connected Products: UX for the Consumer Internet of Things. O'Reilly Media (2015) – Proces projektowania produktów IoT, prototypowanie i testy z użytkownikami
Internet of Things: A Hands-On-Approach. Universities Press (2014) – Architektura systemów IoT, MCU, czujniki, łączność i backend
Architecting the Internet of Things. Springer (2011) – Wzorce architektoniczne IoT, komponenty systemu i przepływ danych
Building the Internet of Things: Implement New Business Models, Disrupt Competitors, Transform Your Industry. Wiley (2016) – Rola prototypów i PoC w projektach IoT, zawężanie zakresu
IEEE Standard for an Architectural Framework for the Internet of Things (IoT). IEEE (2023) – Standardowa architektura IoT, definicje komponentów i interfejsów
